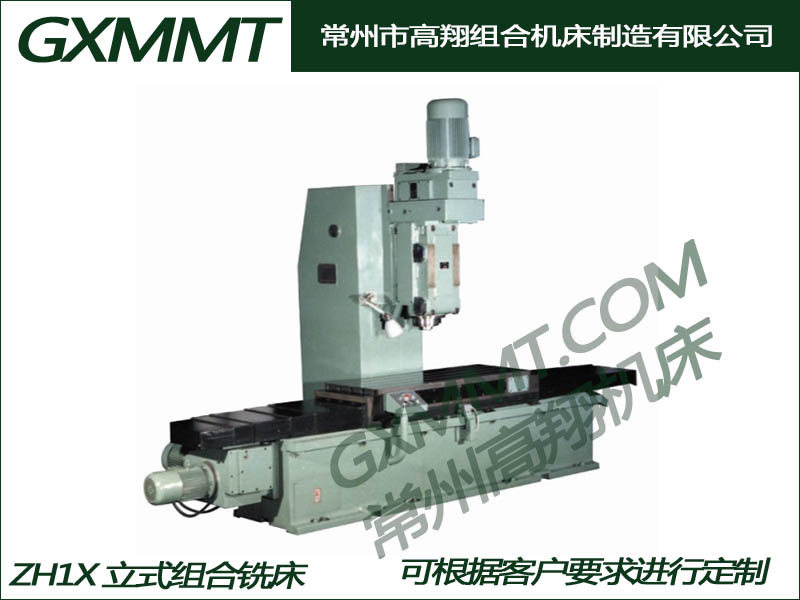

ZH1XW/L系列銑削組合機床是我公司生產的新系列組合銑床，工作臺采用1XG系列，銑削頭采用1TX系列。其主傳動為斜齒輪傳動，傳動平穩，進給傳動采用滾珠絲杠傳動。該機床的主要特點是剛性好、精度高、效率高，配以適當?shù)你姷侗P每分鐘走刀量可達800mm。******切削深度8-10mm，實現高效切削加工，可用于對鑄件、鋼件及有色金屬件的大平面銑削，一般用于些油機、拖拉機等行業箱體類零件的生產線，可適應年產量10-20萬臺的生產能力要求。
本系列機床分為三個精度等級：G級（高精度級0.03/600，Ra1.6-3.2um）、M級和P級（普通級、用于粗銑）。高精度級機床可實現以銑代磨工藝，已被列為替代進口產品。
ZH1X系列組合銑床是我公司多年來主導產品，已形成系列化、專業化生產，產品檔次已從簡易PLC控制到伺服數控。目前公司已具備年產200臺組合銑床的生產能力，成為國內平面銑削加工機床的主要生產基地。部分產品已進入國際市場。
主要參數 | ZH1XL100 | ZH1XL80 | ZH1XL63 | ZH1XL50 | ZH1XL40 | ||
工作臺 | I | Mm | 2000*1000 | 2000*800 | 1600*630 | 1250*500 | 1000*400 |
II | Mm | 2500*1000 | 2500*800 | 2000*630 | 2000*500 | 1600*400 | |
******行程 | I | Mm | 2000 | 2000 | 1600 | 1250 | 1000 |
II | Mm | 2500 | 2500 | 2000 | 2000 | 1600 | |
主軸端部號 | Mm | No.60（φ221.44） | No.50（φ128.57） | ||||
主軸滑套直徑 | Mm | 300 | 265 | 220 | 190 | 160 | |
主軸滑套移動量 | Mm | 100 | 80 | 63 | |||
刀盤直徑 | Mm | 250-630 | 200-500 | 160-400 | 125-320 | 125-320 | |
刀在床身或立柱調整量 | Mm | 250 | 225 | 200 | 200 | 150 | |
主軸轉速范圍 | 低速 | Rpm | 40-160 | 50-250 | 50-250 | 63-320 | 80-400 |
高速 | Rpm | 80-320 | 80-400 | 100-500 | 100-500 | 125-630 | |
電機功率 | KW | 22,30,37 | 15,18.5, | 7.5，11 | 7.5,11 | 7.5,5.5 | |
工作臺快進量 | m/min | 5.95或9.3 | 6.6 | ||||
******進給力 | KN | 25 | 20 | ||||
快進（工進）電機功率 | KW | 4（3） | 2.2（1.5） | ||||
機床重量 | I | 噸 | 23 | 16.5 | 12.5 | 9.3 | 8.7 |
II | 27 | 18.5 | 14.3 | 10.5 | 9.8 | ||
